Общая информация по подключению и эксплуатации GSM-модуля X21



Данный GSM-модуль, при необходимости, может быть установлен дополнительно к системе Immo-Master RS, образуя таким образом, комплекс дистанционного запуска и охраны Immo-Master GSM c охранными и противоугонными функциями.

Примечание. Прошивка модуля Immo-Master CAN должна быть с поддержкой модуля X21.

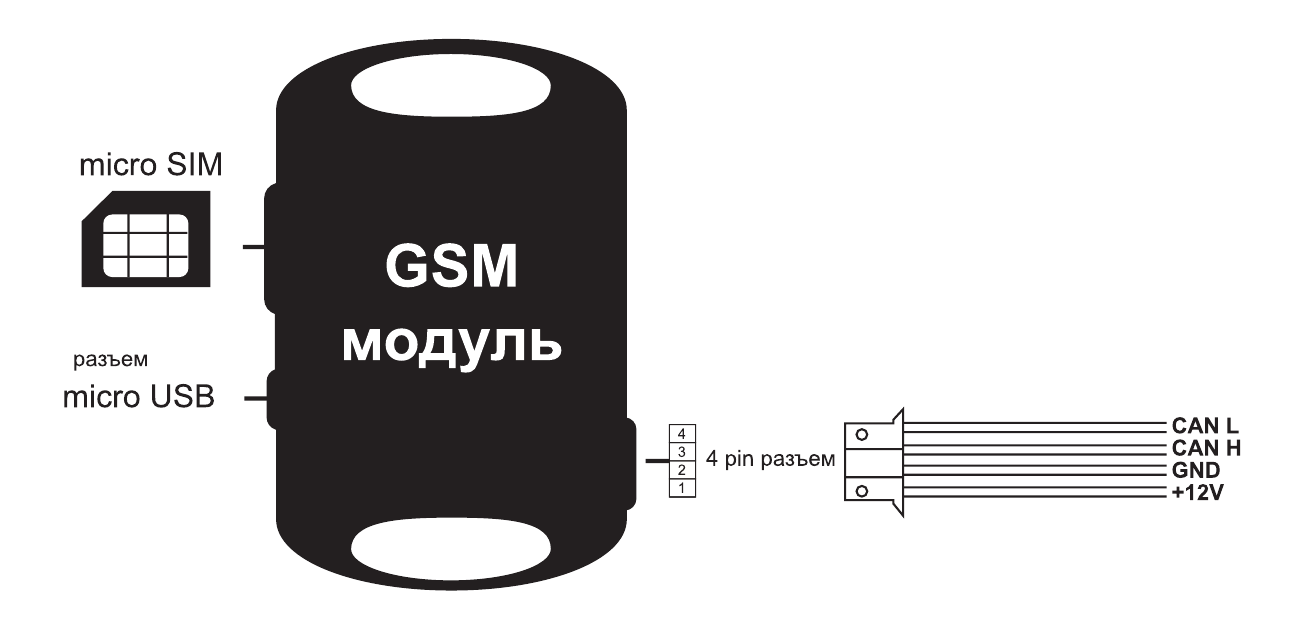

Для автомобилей с CAN-шиной, подключение модуля может быть произведено непосредственно к диагностическому разъему с помощью входящего в комплект кабеля с ответной частью диагностического разъема OBD II, либо в проводку, согласно распиновки 4-х пинового разъема (цвета проводов кабеля могут быть разными, необходимо учитывать их относительное расположение, согласно рисунку, выше) модуля.   Для автомобилей без CAN шины, необходимо линии CAN шины модуля Immo-Master CAN и GSM-модуля X21 подключить друг к другу.

Настройка GSM-модуля X21

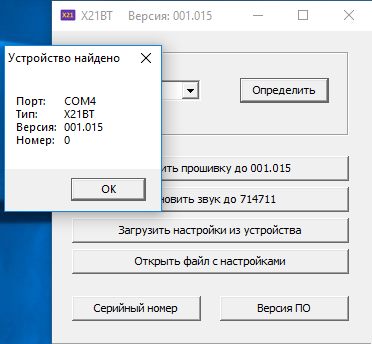

Для настройки устройства необходимо использовать любой кабель micro USB и специальное ПО для Windows: скачать или Bluetooth-интерфейс и приложения для Андроид. При заказе комплекса Immo-Master GSM или отдельно GSM-модуля X21 на сайте immo-master.ru устройство поставляется с прошивкой не ниже 001.015 (версия звуковых данных не ниже 714711).



Для совместной работы с системой запуска Immо-Master RS необходимо, чтобы настройки соответствовали конкретной марке, модели и модификации (для уточнения в программе настроек Immo-Master необходимо открыть закладку со справочной информацией) согласно выбранному автомобилю.

Модуль поставляется со следующими предустановленными настройками:

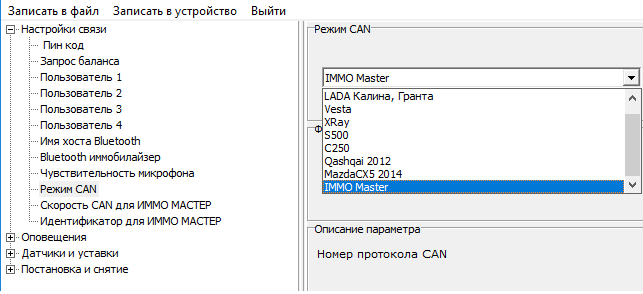

В выборе режима работы CAN, по умолчанию установлен: IMMO Master

Примечание. GSM-модуль X21 имеет возможность работать отдельно, в качестве простейшей GSM-сигнализации, с голосовым и SMS информированием на ранее запрограммированные (до 4-х номеров) номера телефонов (любые мобильные или стационарные телефонные номера), при оповещении о тревожных событиях: нарушение периметра (открывание капота, дверей, багажника), срабатывание датчиков удара, наклона, движения. Для использования модуля отдельно, в качестве GSM-сигнализации, необходимо выбрать марку автомобиля из предлагаемого списка (ограниченный выбор марок и моделей) программы настроек GSM-модуля.

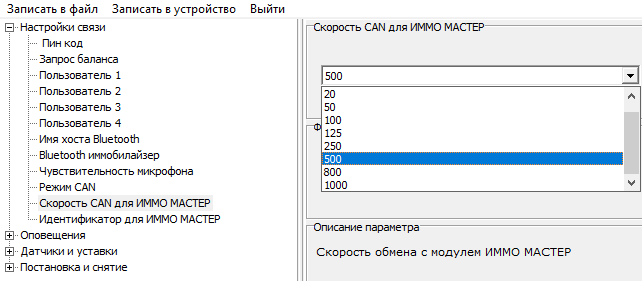

В выборе скорости CAN для ИММО МАСТЕР по умолчанию установлена скорость обмена 500 kb/sec. Если в соответствующей справочной закладки выбранной марки, модели и модификации авто указана другая скорость, необходимо изменить эту настройку согласно справочной информации программы настроек Immo-Master.

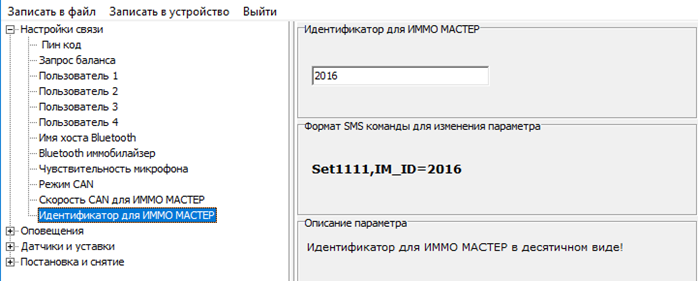

В выборе идентификатора для ИММО МАСТЕР по умолчанию, в десятичном формате, установлено значение - 2016.  Если в программе настроек модуля Immo-Master, в соответствующей справочной закладки выбранной марки, модели и модификации авто, указан другой идентификатор, необходимо изменить эту настройку.

Перед подключением модуля, к установленной системе Immo-Master RS (через диагностический разъем OBD II или в проводку), также необходимо задать другие индивидуальные пользовательские настройки: пин код, номера телефонов (до 4-х номеров), способы оповещения о тревожных событиях, чувствительность датчиков и т.д. (смотрите все возможные настройки в меню программы настроек GSM-модуля).

Управление комплексом Immo-Master GSM через голосовое меню

Посредством телефонного соединения, с занесенным в память устройства, номером (всего можно запрограммировать 4 номера) устройство автоматически воспроизводит голосовое меню из 8 пунктов. При первом соединении с любым разрешенным номером запрашивается введение 4-х разрядного пин-кода, который задается при настройке модуля. При повторном дозвоне с этого же номера, введение пин-кода не требуется. Если система устанавливает связь с другим разрешенным номером, то при первом дозвоне так же потребуется введение пин-кода. Таким, образом устанавливается активный номер, на который, в соответствии с сделанными настройками (дозвон или SMS), будут приходить все уведомления, связанные с тревожными событиями и статусами системы дистанционного запуска.  Во время установленного телефонного соединения нажатие кнопки «*» приведет к воспроизведению пунктов меню системы, которые выбираются нажатием соответствующих клавиш телефона:

1-    закрыть (поставить GSM-модуль на охрану)

2-    открыть (снять GSM-модуль с охраны)

3-    запустить двигатель

4-    остановить двигатель

5-    блокировка

6-    запросить баланс

7-    состояние

8-    настройки

Для некоторых автомобилей с CAN-шиной (в случае соответствующей возможности) при нажатии кнопки «1» один происходит закрывание ЦЗ с одновременной постановкой системы на охрану, при нажатии кнопки «2» происходит открывание ЦЗ с одновременным снятием модуля с охраны.

Примечание. На некоторых автомобилях с штатными охранными системами нет технической возможности ставить и снимать автомобиль с охраны в обход штатного пульта, поэтому при настройке управления GSM-комплексом от штатного брелока, может произойти срабатывание штатной охранной системы, если автомобиль был закрыт штатным пультом, а открыт посредством нажатия клавиши «2» во время телефонного соединения с системой. Если требуется дистанционно открывать и закрывать автомобиль и не вызывать срабатывание встроенной сигнализации автомобиля, закрытие и открытие ЦЗ должно осуществляться через голосовое меню. В текущей программной реализации модуля Immo-Master CAN на автомобилях без CAN-шины (или в отсутствии технической возможности управлять ЦЗ через CAN-шину) открывать и закрывать ЦЗ через телефонное соединение невозможно.

Данное ограничение временное и будет устранено после появления в продажи специального универсального 2-х канального CAN-реле для управления любыми внешними устройствами.

Управление запуском

При установленном телефонном соединении, и нахождении в главном меню, нажатие кнопки «инициирует дистанционный запуск, в случае готовности системы воспроизводится голосовое сообщение: «автозапуск», если система не готова (для АКПП рычаг переключения не на паркинге, для МКПП не пройдена логическая нейтраль, открыты капот и двери), то воспроизводится фраза: «автозапуск отключен». Если двигатель уже находится в состоянии дистанционного запуска, то нажатие кнопки «сбрасывает таймер прогрева на исходное значение, заданное в настройках при установке системы, т.е. время работы автозапуска продляется, при этом воспроизводится сообщение: «двигатель работает». При нажатии кнопки «4», если двигатель работает от дистанционного запуска, произойдет досрочное завершение сеанса работы дистанционного запуска, при этом будет воспроизведена фраза: «двигатель остановлен».

Блокировка

Если при монтаже системы были сделаны соответствующие настройки и подключено реле блокировки (для некоторых автомобилей блокировка осуществляется модулем Immo-Master по CAN-шине, при этом подключение дополнительных реле не требуется), то нажатие кнопки 5 осуществит вход в подменю блокировки:

1-    включить

2-    отключить

  «*» - выход в главное меню

При нажатии кнопки «произойдет активация блокировки и двигатель будет заглушен в независимости работает он от дистанционного запуска или запушен штатно.

Нажатие кнопки «отключает блокировку.

Запрос баланса

При установленном телефонном соединении, и нахождении в главном меню, нажатие кнопки «инициирует запрос баланса, в соответствии с командой заданной при настройке GSM-модуля. Телефонное соединение при этом прерывается, через несколько секунд на активный телефон придет переадресованное SMS с информацией о балансе от соответствующего сотового оператора.

Состояние системы

При установленном телефонном соединении, и нахождении в главном меню, нажатие кнопки «воспроизводят состояние системы, произойдет перечисление следующих статусов: состояние охраны (включена или отключена), готовность к дистанционному запуску (автозапуск включен или отключен), статус двигателя (работает или остановлен), состояние аккумулятора (напряжение в вольтах).

Настройки

При установленном телефонном соединении, и нахождении в главном меню, нажатие кнопки «осуществляет вход в подменю «настройки»:

1-    настроить датчик удара

2-    настроить датчик движения

3-    настроить датчик наклона

4-    отключить иммобилайзер

5-    добавить Bluetooth-метку

6-    включить Bluetooth

«#» - выход в предыдущее подменю

«*» - выход в главное меню

При нахождении в данном подменю и нажатии клавиш «1», «2», «3» происходит вход в подменю цифровых регулировок соответствующих датчиков.

Регулировка осуществляется вводом цифр от 0 до 9, при этом 0- датчик отключен, 1- минимальная чувствительность, 9- максимальная чувствительность.

Примечание. Настроить чувствительность датчиков также возможно в программе настроек GSM-модуля при первоначальном конфигурировании устройства.

Отключение иммобилайзера

 Если при монтаже системы были сделаны соответствующие настройки и подключено реле блокировки (для некоторых автомобилей блокировка осуществляется модулем Immo-Master по CAN-шине, при этом подключение дополнительных реле не требуется) и была активирована функция Bluetooth-иммобилайзер (предварительно было сделано сопряжение с телефоном владельца), то в случае потери или разряда телефона, нажатие кнопки «осуществляет вход в подменю отключения иммобилайзера:

1-    включить

2-    отключить

«#» - выход в предыдущее подменю                                                                            «*» - выход в главное меню

Добавление Bluetooth-метки

При нахождении в подменю «настройки» нажатие клавиши «инициирует активацию Bluetooth-интерфейса GSM-модуля для сопряжения с телефоном пользователя, таким образом, пуск двигателя после каждого снятия автомобиля с охраны будет производится только после кратковременного сеанса установления связи со смартфоном для отмены блокировки.



ВНИМАНИЕ! Сразу после связывания устройств, запретите вашему телефону автоматическое подключение к модулю X21.

Примечание. После выбора в данном подменю пункта «5», телефонное соединение после этого автоматически закончится и на 3 минуты активируется Bluetooth-интерфейс, поэтому   необходимо сразу начать поиск нового устройства. При сопряжении со смартфоном потребуется введение общего пин-кода системы, заданного при первоначальной настройки GSM-модуля. В память системы можно занести только одно BT-устройство, поэтому при пользовании системой с включенной функцией иммобилайзера, другим пользователем необходимо добавлять другой смартфон или отключать иммобилайзер через меню. Bluetooth-интерфейса



Включение Bluetooth-интерфейса GSM-модуля

При нахождении в подменю «настройки» нажатие клавиши «прерывает телефонное соединение и активирует Bluetooth-интерфейс GSM-модуля для подключения смартфона пользователя и последующее использование приложения на платформе Андроид для обновления устройства и изменения пользовательских настроек.

Примечание. После выбора в данном подменю пункта «6», на 3 минуты активируется Bluetooth-интерфейс, поэтому   необходимо сразу начать подключение нового устройства для последующего использования приложения. При сопряжении со смартфоном потребуется введение общего пин-кода системы, заданного при первоначальной настройки GSM-модуля.



SMS-управление системой дистанционного запуска

Управлять постановкой и снятием с охраны GSM-модуля (для некоторых автомобилей так же возможно управление центральным замком), а также запускать и останавливать двигатель возможно посредством SMS c разрешенных (номер должен быть занесен в память Х21) телефонных номеров.

Для управления необходимо на номер системы отправить SMS, содержащие управляющие слово и пин-код системы, заданный при настройке.

Примечание. Слово должно начинаться с заглавной буквы, пин-код пишется слитно.

Например, задан пин-код:1234

Для постановки на охрану (закрывание ЦЗ) необходимо отправить SMS c текстом: Close1234

Для снятия с охраны (открывание ЦЗ) необходимо отправить SMS c текстом:           Open1234

Для запуска двигателя необходимо отправить SMS c текстом:

Start1234

Для остановки двигателя необходимо отправить SMS c текстом:

Stop1234



"Технологии запуска", 2019 год
